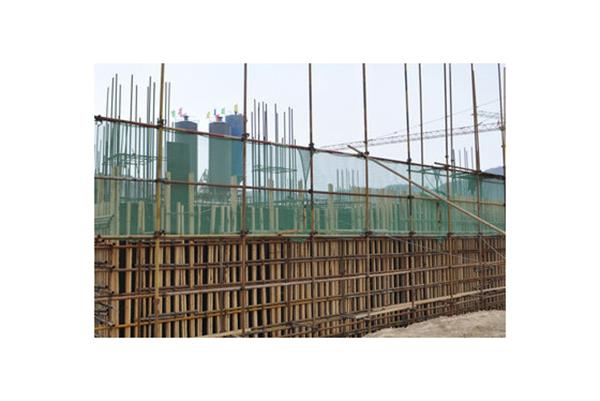

南京振太鋼管扣件廠家介紹懸吊式鋼管腳手架主要桿配件及其作用，希望對大家有所幫助。懸吊式鋼管腳手架是由碗扣節點及各種杄件組裝而成的空間桁架結構。懸吊式鋼管腳手架的主要杄配件按照用途可分為主要構件、輔助構件和專用構件三大類


〔1〕主要構件懸吊式鋼管腳手架的主要構件為組成腳手架架體結構的杄件,共有6種類型、33種規格,其中立杄、橫桿、斜桿均采用Φ48mmx3.5mm直縫電焊鋼管或低壓流體輸送用焊接鋼管,可與扣件式鋼管腳手架通用。

(1)立桿是垂直于水平面的豎向桿件,是傳遞腳手架結構自重、施工荷載和風荷載的主要受力桿件。立桿上每隔0.6m安裝一套碗扣接頭,頂端焊接有立杄邊接管,便于立杄不斷向上接長。連接管和立杄下部的頂端均有連接孔,接長時在連接孔內插入立桿連接銷并鈥定。立杄一般有4種規格,長度從1.2~3.0m不等。

2)專用立桿的頂端無立桿連接管,主要用于立桿不需要接長,且立桿步距有特殊要求的場合(立桿步距為模數0.6m的倍數時不能滿足使用要求的情況)。專用立桿有2種規格。

(3)南京鋼管扣件出租頂桿即架體頂部的立桿,其頂端無立桿連接,以便于在頂端插入立桿頂托。主要用于支撐架、支撐柱等結構。頂杄有3種規格,長度分別為09m、1.5m和21m。
